Dlaczego modernizacja systemu odpylania staje się konieczna
Typowe sygnały ostrzegawcze w codziennej eksploatacji
System odpylania w zakładzie produkcyjnym rzadko „psuje się” z dnia na dzień. Zwykle wcześniej pojawia się szereg sygnałów, że instalacja przestała być wystarczająca lub bezpieczna. Pierwszym objawem są skargi pracowników na duszność, pył w powietrzu, osadzający się kurz na stanowiskach i urządzeniach. Jeżeli po sprzątaniu powierzchnie robocze bardzo szybko się brudzą, a filtracja działa niby prawidłowo, może to oznaczać nieszczelności kanałów lub niewłaściwy rozkład wydatków powietrza.
Kolejnym sygnałem są rosnące problemy serwisowe: częste zapychanie filtrów, awarie wentylatorów, wibracje instalacji. W skrajnych przypadkach przy rozruchu czuć zapach spalenizny, pojawiają się nadmierne drgania lub hałas odbiegający od codziennych warunków. Takie symptomy wskazują, że elementy wirujące pracują poza zakładanym punktem pracy, co zwiększa zużycie i koszty energii, a przy pyłach wybuchowych – także ryzyko zapalenia.
Wreszcie, bardzo wymiernym sygnałem są wyniki pomiarów stężeń pyłów na stanowiskach pracy i w otoczeniu zakładu. Przekroczenia NDS, zwłaszcza w połączeniu z dolegliwościami zdrowotnymi załogi, są dla inspekcji pracy czy sanepidu jasnym dowodem, że system odpylania nie spełnia wymagań BHP. W praktyce kontrolerzy PIP często zestawiają te wyniki z wiekiem i stanem technicznym instalacji – jeżeli system ma kilkanaście lat, modernizacja staje się niemal nieuchronna.
Zmiany w procesie technologicznym jako impuls do zmiany
Modernizacja systemu odpylania w zakładzie produkcyjnym bywa też wymuszona rozwojem samej produkcji. Zmiana asortymentu, wprowadzenie nowych linii, nowych materiałów lub technologii, zwykle oznacza inne parametry pyłu: inną granulację, wilgotność, ścieralność czy wybuchowość. Stary układ odpylania, zaprojektowany pod jedną technologię, przestaje być dopasowany do nowej rzeczywistości.
Dobrym przykładem jest przejście z obróbki stali czarnej na stal nierdzewną i aluminium. Pyły aluminium są łatwopalne i wybuchowe, co wymaga zupełnie innych zabezpieczeń (np. separacji iskier, systemów tłumienia wybuchu, specjalnych rozwiązań antyiskrowych). „Podpięcie” nowej maszyny pod istniejący kolektor, bez przeprojektowania całego układu, jest w takim przypadku prostą drogą do poważnego zagrożenia.
Podobnie wygląda to w zakładach drzewnych i stolarskich, które rozwijają obróbkę CNC albo przechodzą na nowe, bardziej suche materiały. Zmienia się ilość i rodzaj pyłu, czas pracy maszyn, obłożenie linii. System, który wcześniej był „na granicy wydolności”, zaczyna pracować permanentnie przeciążony. Wówczas modernizacja systemu odpylania nie jest już kwestią komfortu, tylko utrzymania wymaganego poziomu bezpieczeństwa wybuchowego i higienicznego.
Rosnące wymagania BHP, PPOŻ i organów nadzoru
Przepisy w obszarze BHP i ochrony przeciwpożarowej w ostatnich latach ulegają systematycznemu doprecyzowaniu, zarówno na poziomie krajowym, jak i europejskim. Zwiększa się też świadomość inspektorów PIP, PSP, UDT czy WIOŚ w zakresie zagrożeń pyłowych. To oznacza w praktyce, że instalacje odpylania, które kiedyś „przechodziły”, dziś potrafią dostać długą listę zaleceń pokontrolnych.
Inspektorzy co do zasady patrzą już nie tylko na to, czy coś „jest”, ale czy rzeczywiście działa zgodnie z przeznaczeniem i dokumentacją. Interesuje ich dokument zabezpieczenia przed wybuchem, ocena ryzyka zawodowego na stanowiskach z zapyleniem, aktualne pomiary stężeń pyłów, przeglądy i konserwacje oraz sposób prowadzenia prac niebezpiecznych (spawanie, cięcie) w pobliżu instalacji odpylania. Brak spójności między tymi elementami jest mocnym sygnałem, że system wymaga zmian.
Rosnące wymagania pojawiają się także po stronie ubezpieczycieli. W niektórych branżach (branża drzewna, spożywcza, recykling) zakłady spotykają się z koniecznością wdrożenia dodatkowych zabezpieczeń przeciwwybuchowych albo regularnych audytów technicznych jako warunku utrzymania polisy. W takich realiach modernizacja systemu odpylania staje się jednym z filarów polityki bezpieczeństwa zakładu.
Konsekwencje zaniechania modernizacji
Odkładanie modernizacji instalacji odpylania „na później” zwykle kończy się kumulacją problemów. Z jednej strony rosną koszty bieżącej eksploatacji: większe zużycie energii, częstsze przestoje, zwiększone zużycie filtrów i części zamiennych. Z drugiej – zwiększa się ryzyko wystąpienia poważnego zdarzenia: pożaru w filtrze workowym, wybuchu w silosie, uszkodzenia wentylatora w wyniku nagromadzenia materiału.
Praktyka pokazuje, że po takim incydencie zakład i tak musi przeprowadzić gruntowną modernizację, ale już w warunkach presji czasu, pod nadzorem PSP, PIP i ubezpieczyciela, często przy ograniczeniu produkcji. Koszty rosną wtedy wielokrotnie w porównaniu z sytuacją, w której prace modernizacyjne zaplanowano racjonalnie, etapami, z możliwością wyboru technologii i wykonawcy.
Należy uwzględnić również sankcje administracyjne: mandaty, nakazy wstrzymania eksploatacji części instalacji, konieczność natychmiastowego wprowadzenia zaleceń. W skrajnym przypadku PIP może wstrzymać użytkowanie maszyn powiązanych z niewydolnym systemem odpylania, co wprost przekłada się na utratę zdolności produkcyjnych. Planowa modernizacja jest więc nie tylko działaniem BHP, ale też inwestycją w ciągłość działania zakładu.
Podstawy prawne i normy – o co pyta PIP przy odpylaniu
Najważniejsze przepisy prawa pracy i rozporządzeń BHP
Punktem wyjścia dla oceny systemu odpylania jest Kodeks pracy, który nakłada na pracodawcę obowiązek zapewnienia bezpiecznych i higienicznych warunków pracy, w szczególności w zakresie czynników szkodliwych. W praktyce ten ogólny obowiązek jest doprecyzowany w rozporządzeniach dotyczących ogólnych przepisów BHP, czynników szkodliwych w środowisku pracy oraz BHP przy eksploatacji maszyn i urządzeń technicznych.
Dla systemów odpylania kluczowe są wymogi dotyczące utrzymania stężeń czynników szkodliwych na poziomie nieprzekraczającym wartości NDS i NDSCh, a także przepisy o wentylacji i odciągach miejscowych. Pracodawca musi udowodnić, że hałas, pyły i inne czynniki utrzymują się w granicach dopuszczalnych. Brak obiektywnych danych pomiarowych jest jednym z najczęściej sygnalizowanych problemów przez PIP w zakładach produkcyjnych.
Rozporządzenia regulują też obowiązek dostosowania maszyn do minimalnych wymagań BHP. Jeżeli instalacja odpylania jest zintegrowana z linią produkcyjną, inspektorzy analizują ją jako element systemu technicznego i sprawdzają, czy urządzenia mają deklaracje zgodności, są właściwie oznakowane oraz eksploatowane zgodnie z instrukcją producenta.
Wymagania dotyczące zapylenia i pomiarów
Stężenia pyłów na stanowiskach pracy są w Polsce regulowane poprzez wartości NDS (najwyższe dopuszczalne stężenie) i NDSCh (najwyższe dopuszczalne stężenie chwilowe). Dla różnych substancji i frakcji pyłu obowiązują odmienne wartości, określone w odpowiednich załącznikach do rozporządzeń. W przypadku pyłów o działaniu rakotwórczym (np. niektóre pyły drewna twardego, krzemionka krystaliczna) wymagania są jeszcze bardziej rygorystyczne.
W praktyce oznacza to konieczność regularnego wykonywania pomiarów środowiska pracy przez uprawnione laboratoria. Pomiar jednorazowy, wykonany wiele lat temu, nie jest dowodem na aktualną skuteczność systemu odpylania, szczególnie gdy zmieniła się technologia, organizacja pracy lub park maszynowy. PIP, pytając o wyniki, zwykle weryfikuje także ich aktualność oraz interpretację w kontekście oceny ryzyka zawodowego.
Modernizując system odpylania, dobrze jest na etapie ofertowania zapytać potencjalnych wykonawców, do jakich norm odwołują się w swoich projektach. Pozwala to uniknąć sytuacji, w której rozwiązanie jest jedynie „technicznie działające”, ale nie odnosi się do aktualnego stanu wiedzy technicznej, co może być wytknięte przez PIP czy PSP. Dobrym źródłem praktycznej interpretacji norm i wymagań są specjalistyczne publikacje branżowe oraz Blog firm zajmujących się wentylacją i odpylaniem przemysłowym.
Dla modernizacji instalacji odpylania wyniki pomiarów są punktem odniesienia do określenia celów technicznych. Jeżeli poziomy zapylenia są bardzo bliskie wartościom dopuszczalnym, trzeba założyć, że nawet niewielkie pogorszenie warunków (np. wzrost produkcji, zabrudzenie filtrów) doprowadzi do przekroczeń. W takim przypadku przy planowaniu modernizacji rozsądne jest przyjęcie pewnego „zapasu bezpieczeństwa” w wydajności instalacji.
Regulacje dot. atmosfer wybuchowych i dokument zabezpieczenia przed wybuchem
Instalacje odpylania pracujące z pyłami palnymi lub wybuchowymi podlegają wymaganiom wynikającym z dyrektyw ATEX (ATEX 137 – dla użytkownika, ATEX 114 – dla producenta urządzeń) i przepisów wdrażających je do prawa krajowego. Pracodawca eksploatujący taki system ma obowiązek sporządzić i aktualizować dokument zabezpieczenia przed wybuchem (DZPW), w którym określa m.in. strefy zagrożenia wybuchem i środki ochronne.
PIP w trakcie kontroli bardzo często prosi o przedstawienie tego dokumentu, sprawdza jego aktualność oraz to, czy rozwiązania opisane w DZPW są faktycznie wdrożone. Niespójność między dokumentem a stanem rzeczywistym bywa oceniana jako poważne uchybienie organizacyjne. Przy planowaniu modernizacji systemu odpylania modernizacja środków przeciwwybuchowych (klapy odciążające, zawory zwrotne, tłumienie wybuchu, izolacja wybuchu) powinna być spójna z założeniami DZPW.
Konieczne jest również zwrócenie uwagi na klasyfikację stref EX w pobliżu odpylaczy, silosów, przenośników pneumatycznych czy punktów załadunku pyłów. Zmiana geometrii instalacji, prędkości przepływu powietrza czy sposobu opróżniania zbiorników może wpływać na zasięg stref zagrożenia wybuchem. To z kolei oddziałuje na wymagania w zakresie doboru urządzeń elektrycznych, czujników, napędów i osprzętu sterowniczego.
Zakres zainteresowania PIP: dokumenty, stan techniczny, organizacja
Inspekcja pracy patrzy na system odpylania z trzech perspektyw: formalnej, technicznej i organizacyjnej. W aspekcie formalnym interesuje ją przede wszystkim:
ocena ryzyka zawodowego i jej powiązanie z zapyleniem,
dokument zabezpieczenia przed wybuchem (jeżeli wymagany),
protokoły pomiarów czynników szkodliwych,
instrukcje eksploatacji instalacji odpylania,
rejestr przeglądów, napraw i modernizacji.
W części technicznej kontrolerzy analizują stan wizualny i faktyczną funkcjonalność systemu: kompletność osłon, szczelność kanałów, działanie urządzeń zabezpieczających, oznakowanie stref, dostępność awaryjnych wyłączników. Bardzo często zadają też proste, praktyczne pytania pracownikom: jak wyłączyć instalację w razie pożaru, kto może ją uruchomić, jak postępują w razie zapchania przewodu.
Organizacyjnie PIP interesuje, czy odpowiedzialność za system odpylania jest jasno przypisana (kto odpowiada za przeglądy, czyszczenie, reagowanie na usterki), czy pracownicy są przeszkoleni i czy procedury nie są jedynie „na papierze”. Modernizując instalację, warto od razu uporządkować także ten obszar – dużo łatwiej jest później obronić się podczas kontroli, gdy dokumenty, technika i praktyka codziennej pracy są spójne.
Normy techniczne jako punkt odniesienia
Choć stosowanie Polskich Norm (PN-EN) nie jest wprost obowiązkowe, to w praktyce są one najczęściej wykorzystywanym punktem odniesienia zarówno przez projektantów, jak i przez inspektorów. Normy dotyczą m.in.: projektowania instalacji odpylających, wentylacji przemysłowej, odprowadzania i utylizacji pyłów, a także zabezpieczeń przeciwwybuchowych. Odwołania do konkretnych norm często pojawiają się w instrukcjach producentów filtrów i odpylaczy.
Diagnoza stanu istniejącego – audyt instalacji odpylania
Wewnętrzny przegląd systemu krok po kroku
Przed podjęciem decyzji o modernizacji systemu odpylania rozsądne jest przeprowadzenie wewnętrznego audytu istniejącej instalacji. Celem nie jest szczegółowe projektowanie, lecz zebranie wiarygodnych danych i uchwycenie oczywistych problemów. Najprościej podzielić prace na kilka obszarów: odciągi miejscowe, sieć kanałów, urządzenia filtrujące, wentylatory, odprowadzenie i magazynowanie pyłów, automatykę oraz organizację obsługi.
Na poziomie odciągów miejscowych (kaptury, ssawki, stoły szlifierskie, ramiona odciągowe) sprawdza się ich usytuowanie względem źródeł emisji, stan mechaniczny, czytelność oznaczeń oraz dostępność dla pracowników. Częstym problemem jest nieprzemyślane „przerabianie” kapturów przez załogę, aby ułatwić sobie obsługę maszyny, kosztem skuteczności odciągu.
Ocena sieci kanałów i urządzeń filtrujących
Po wstępnym obejrzeniu odciągów miejscowych zwykle przechodzi się do oceny sieci kanałów i części filtracyjnej. Podstawowe pytania brzmią: czy układ odpowiada aktualnemu rozmieszczeniu maszyn, czy kanały są szczelne i czy przepływy mieszczą się w rozsądnych granicach prędkości. Kanały z dużą ilością prowizorycznych trójników, zaślepek i „łatek” z blachy to sygnał, że instalacja była latami modyfikowana bez szerszej koncepcji.
Praktyczny sposób działania to przejście całej trasy kanałów z prostą checklistą. Sprawdza się m.in.: stan izolacji (jeśli jest), prawidłowość podparć i zawiesi, korozję, miejsca potencjalnego osadzania się pyłu (nadmierne poziome odcinki, „martwe” odnogi). Nieprawidłowe spadki kanałów przy pyłach wilgotnych lub ściernych mogą prowadzić do narastania zatorów, a w konsekwencji do spadku wydajności i zwiększonego ryzyka pożaru.
W obrębie urządzeń filtrujących (filtry workowe, patronowe, cyklony, separatory) zwykle analizuje się trzy rzeczy: stopień zużycia, kompletność wyposażenia bezpieczeństwa oraz dostępność do serwisu. Filtry ustawione zbyt blisko ściany, bez wygodnego dostępu do włazów rewizyjnych, w praktyce bywają serwisowane rzadziej, niż przewiduje instrukcja. Z kolei brak sprawnych manometrów różnicowych, sygnalizacji zapchania lub systemu czyszczenia wkładów filtracyjnych powoduje, że obsługa reaguje dopiero po odczuwalnym spadku ciągu przy maszynie.
Sprawdzenie wentylatorów, odprowadzenia pyłów i automatyki
Wentylatory są sercem układu, dlatego w audycie nie poprzestaje się na sprawdzeniu, czy „kręcą się i hałasują w normie”. Kluczowe są: kierunek obrotów, stan łopatek (erozja przy pyłach ściernych), drgania oraz parametry elektryczne napędu. Jeżeli w dokumentacji brak aktualnych charakterystyk pracy, to przy okazji modernizacji często opłaca się wykonać choćby uproszczone pomiary wydajności i sprężu, aby projektant nie musiał zgadywać, jaka jest realna rezerwa istniejących jednostek.
Odprowadzenie i magazynowanie pyłów obejmuje wszelkiego rodzaju zasuwy, śluzy celkowe, big-bagi, kontenery czy silosy. W tym obszarze pojawia się sporo błędów formalnych i przeciwwybuchowych. Pył z odpylacza bywa np. zsypywany do nieuziemionych metalowych beczek lub otwartych pojemników stojących w strefie przejazdu wózków widłowych. Z punktu widzenia PIP i PSP jest to potencjalne źródło zapłonu i rozprzestrzeniania się pożaru.
Automatyka i system sterowania często są traktowane jako „dodatek”, tymczasem od nich zależy, czy instalacja odpylania będzie pracować stabilnie i w przewidywalny sposób. Sprawdza się m.in.:
powiązanie pracy odpylania z maszynami produkcyjnymi (blokady, sekwencje startu),
działanie czujników temperatury, iskrzenia i poziomu pyłu w zbiornikach,
spójność nastaw czasowych dla czyszczenia filtrów z zaleceniami producenta,
możliwość ręcznego wyłączenia instalacji w sytuacji awaryjnej.
Jeżeli logika sterowania jest opisana jedynie „w głowie elektryka”, a schematy są nieaktualne, modernizacja staje się szansą na uporządkowanie tego obszaru, tak aby zarówno PIP, jak i serwis mieli jednoznaczny punkt odniesienia.
Analiza dokumentów, przeglądów i praktyk obsługowych
Ostatni element audytu wewnętrznego to zestawienie technicznych obserwacji z dokumentacją i praktyką działania zakładu. Weryfikuje się m.in., czy:
terminy przeglądów filtrów, wentylatorów, klap przeciwpożarowych i zabezpieczeń EX są dotrzymywane,
w rejestrach usterek i zgłoszeń powtarzają się te same problemy (np. regularne zapychanie konkretnego odciągu),
instrukcje BHP i eksploatacji są zgodne z aktualną konfiguracją instalacji,
istnieją jasne procedury dla sytuacji awaryjnych (pożar w filtrze, zadymienie hali, zadziałanie zabezpieczeń przeciwwybuchowych).
Jeżeli w toku takiego przeglądu okaże się, że część usterek zgłaszana jest od lat, ale nigdy nie doczekała się trwałego rozwiązania, to jest to mocny argument za szerszą modernizacją zamiast kolejnych doraźnych napraw.

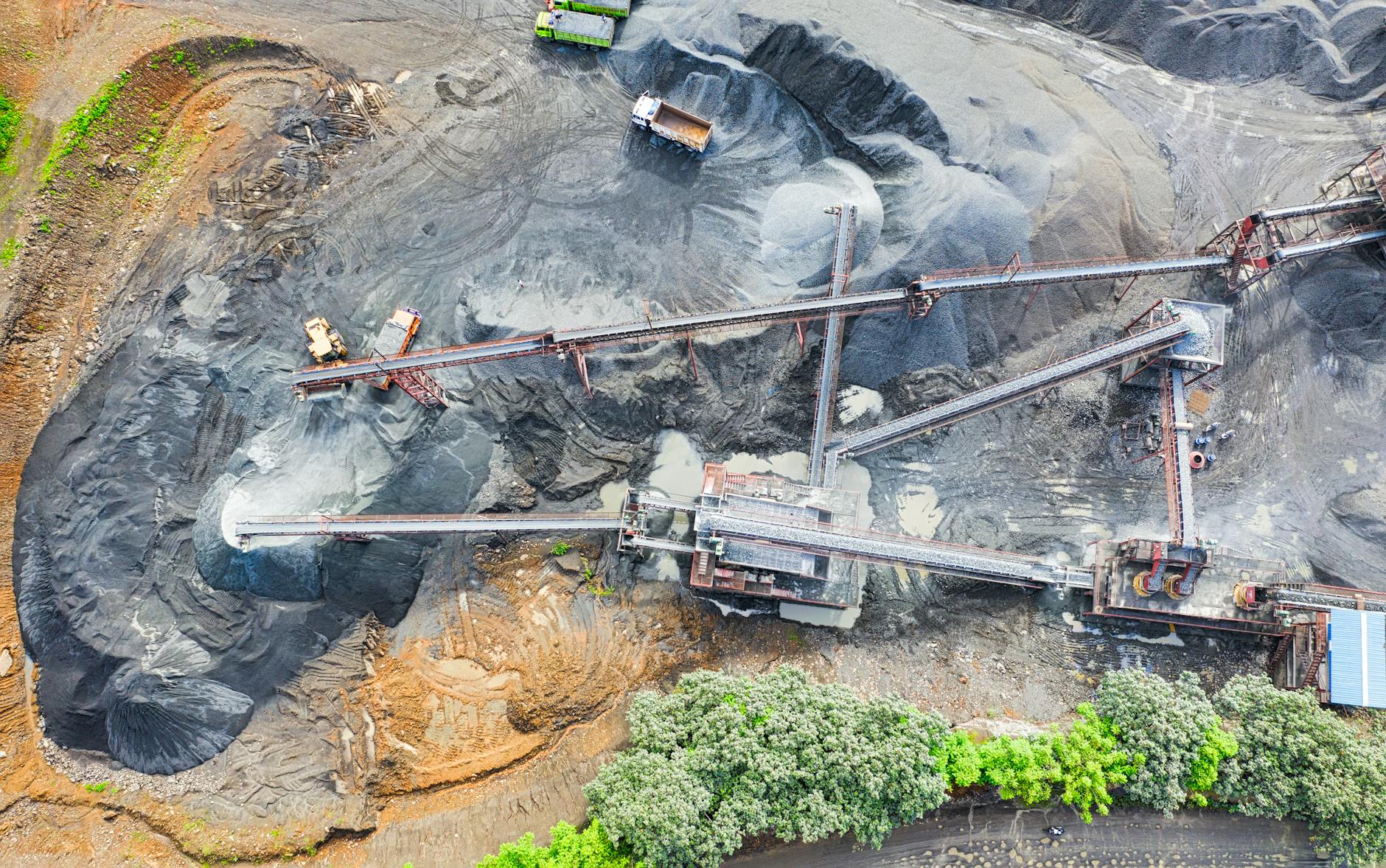

Źródło: Pexels | Autor: Tom Fisk
Identyfikacja i ocena zagrożeń: zapylenie, pożar, wybuch
Mapowanie źródeł emisji i stref zapylenia
Punktem wyjścia do rzetelnej oceny zagrożeń jest identyfikacja, gdzie i w jakich warunkach powstaje pył. Dobrze jest opracować prostą mapę zakładu, na której oznacza się stanowiska, linie technologiczne, trasy transportu wewnętrznego oraz miejsca sprzątania ręcznego. Zwykle okazuje się, że część emisji pochodzi nie tylko bezpośrednio z maszyn, ale też z niekontrolowanego zsypywania, przesypywania, oczyszczania elementów sprężonym powietrzem czy z zamiatania na sucho.
Takie mapowanie pozwala wskazać obszary o podwyższonym zapyleniu, w których modernizacja odciągów miejscowych może przynieść największy efekt. Ułatwia też wykazanie przed PIP, że pracodawca zna rozkład narażenia w zakładzie i podejmuje działania tam, gdzie ryzyko jest największe.
Powiązanie zapylenia z oceną ryzyka zawodowego
Ocena ryzyka zawodowego przy pracach pylących powinna uwzględniać zarówno poziom stężeń (na podstawie pomiarów), jak i charakter pyłu: frakcje respirabilne, ostrość cząstek, ewentualne działanie rakotwórcze, alergizujące czy włókniste. W praktyce bywa różnie: w wielu zakładach arkusz oceny ryzyka ogranicza się do ogólnej wzmianki o „zapyleniu”, bez rozróżnienia substancji i bez odniesienia do wyników badań środowiska pracy.
Modernizacja systemu odpylania daje okazję, aby te braki uzupełnić. W szczególności warto:
zaktualizować wykaz substancji i mieszanin obecnych w procesie,
powiązać wyniki pomiarów z konkretnymi stanowiskami i czynnościami,
odrębnie ocenić ryzyko dla pracowników serwisu i sprzątania (często bardziej narażonych na pył z wtórnych emisji).
Dzięki temu cele modernizacji (np. obniżenie stężeń poniżej określonego procentu wartości NDS) przestają być deklaracją ogólną, a stają się mierzalnym parametrem, który można później zweryfikować.
Specyfika zagrożenia pożarowego przy pyłach
Pyły palne, szczególnie organiczne (drewno, tworzywa sztuczne, żywność) oraz wiele pyłów metalicznych, są zdolne do zapłonu nie tylko w urządzeniach, ale także na powierzchniach konstrukcji, kabli czy sufitów. Drobny osad pyłu, który latami gromadził się na belkach pod dachem, może w razie pożaru wtórnego stać się paliwem, utrudniając akcję gaśniczą. Z punktu widzenia systemu odpylania kluczowe są jednak następujące obszary:
ryzyko zapalenia się pyłu w filtrze (np. od iskier, gorących cząstek lub tarcia),
przeniesienie płomienia kanałami do innych części zakładu,
rozprzestrzenianie się pożaru poprzez nieodpowiednio zabezpieczone przepusty przez ściany i stropy.
Oceniając zagrożenie pożarowe, analizuje się więc nie tylko sam odpylacz, ale całą „drogę” pyłu: od źródła emisji, przez odciąg, kanały, filtr, aż po zbiornik lub silos. Dobrą praktyką jest skonfrontowanie istniejących rozwiązań z wytycznymi producentów urządzeń i – tam gdzie to uzasadnione – z opinią rzeczoznawcy ds. zabezpieczeń przeciwpożarowych.
Ryzyko wybuchu pyłów i jego konsekwencje dla projektu
Jeżeli pył spełnia kryteria mieszaniny wybuchowej (co w praktyce dotyczy wielu materiałów przetwarzanych w przemyśle), aktualna klasyfikacja stref zagrożenia wybuchem i ocena ryzyka wybuchowego stają się kluczowym dokumentem wejściowym do projektu modernizacji. Błędem jest traktowanie zabezpieczeń przeciwwybuchowych jako „opcjonalnych dodatków”, które można odłożyć na później.
Na etapie identyfikacji i oceny zagrożeń warto zgromadzić informacje o parametrach pyłu: minimalnej energii zapłonu, maksymalnym ciśnieniu wybuchu, szybkości narastania ciśnienia. Jeżeli zakład nie dysponuje wynikami badań, projektant często opiera się na danych literaturowych lub parametrach materiałów o podobnych właściwościach. Wpływa to następnie na dobór klap odciążających, systemów tłumienia i izolacji wybuchu oraz na klasyfikację stref EX w pobliżu urządzeń.
Konsekwencje organizacyjne są równie istotne. Nowe lub zmodernizowane zabezpieczenia przeciwwybuchowe wymagają procedur, przeglądów i szkoleń. PIP zwraca uwagę, czy pracownicy wiedzą, co oznacza zadziałanie danego urządzenia (np. dezintegratora płomienia) i jakie czynności są wówczas dozwolone, a jakie bezwzględnie zabronione.
Określenie celów modernizacji – technicznych, organizacyjnych i formalnych
Przełożenie wyników audytu na konkretne wymagania techniczne
Po zebraniu danych technicznych i ocenie zagrożeń należy jasno określić, co modernizacja ma osiągnąć. Zbyt ogólne cele typu „poprawa BHP” lub „unowocześnienie instalacji” nie pomagają ani projektantom, ani kierownictwu zakładu. Dużo bardziej użyteczne są zapisy w stylu:
obniżenie stężeń pyłu na stanowiskach X, Y, Z do poziomu nieprzekraczającego 50% wartości NDS przy maksymalnym obciążeniu produkcji,
zapewnienie skutecznego odciągu przy nowych maszynach A i B, z wydajnością minimalną określoną przez producentów,
zastosowanie rozwiązań eliminujących konieczność ręcznego czyszczenia przewodów na odcinku między halą a filtrem.
Tak zdefiniowane cele stają się później kryteriami odbiorowymi. Ułatwiają też porównanie ofert różnych dostawców – można zobaczyć, w jakim stopniu proponowane rozwiązania odpowiadają na zidentyfikowane potrzeby, a gdzie projekt ogranicza się do wymiany urządzeń „sztuka za sztukę”.
Uwzględnienie ciągłości produkcji i realiów utrzymania ruchu
Modernizacja systemu odpylania niemal zawsze wiąże się z przestojami, przełączeniami lub przynajmniej ograniczeniami produkcji. Dlatego cele projektowe trzeba zestawić z harmonogramem pracy zakładu. W praktyce najlepiej, gdy dział utrzymania ruchu już na wstępnym etapie sygnalizuje, jakie okna czasowe są dostępne (np. postoje remontowe, zmiany nocne, weekendy) i jakie są granice akceptowalnego ryzyka przestojów.
Ma to bezpośrednie przełożenie na koncepcję techniczną. Czasem opłaca się podzielić modernizację na etapy – najpierw dobudowa nowej linii odpylania równolegle do starej, a dopiero potem przełączenie wybranych odciągów – zamiast wyłączania całego zakładu na dłuższy okres. Innym razem kluczowy jest wybór urządzeń, które można zmontować i przetestować poza halą, a następnie szybko wstawić na docelowe miejsce.
Cele organizacyjne: odpowiedzialność, procedury, szkolenia
System odpylania, nawet najlepiej zaprojektowany, nie będzie funkcjonował poprawnie bez uporządkowanej odpowiedzialności i spójnych procedur. Modernizacja daje okazję do zdefiniowania, kto:
nadzoruje codzienne działanie instalacji (operator, brygadzista, mistrz zmiany),
podejmuje decyzje o wyłączeniu systemu w razie awarii,
zleca i odbiera przeglądy okresowe oraz serwis specjalistyczny,
odpowiada za aktualizację dokumentacji (schematy, instrukcje, oceny ryzyka, DZPW).
Do tego dochodzą szkolenia. W praktyce ich zakres warto zróżnicować: inne informacje są potrzebne operatorom, inne elektrykom i automatyką, a jeszcze inne kadrze kierowniczej. Szkolenia mogą być prowadzone we współpracy z dostawcą instalacji, co pozwala uniknąć rozbieżności między zapisami instrukcji a rzeczywistą praktyką.
Kolejny blok celów dotyczy dokumentów, które mają być gotowe po zakończeniu modernizacji. Najczęściej obejmują one:
aktualizację oceny ryzyka zawodowego z uwzględnieniem nowych rozwiązań,
aktualizację dokumentu zabezpieczenia przed wybuchem (strefy EX, środki ochronne),
komplet deklaracji zgodności i instrukcji dla nowych urządzeń,
zaktualizowane schematy elektryczne, AKPiA i trasy kanałów,
nowe lub zmienione instrukcje stanowiskowe i procedury postępowania w sytuacjach awaryjnych.
Jeżeli już na starcie zostanie określone, jakie dokumenty są oczekiwane i w jakiej formie, łatwiej jest wpisać ich przygotowanie w zakres umowy z wykonawcą lub projektantem, zamiast później uzupełniać luki własnymi siłami „na ostatnią chwilę” przed kontrolą PIP.
Projekt techniczny nowego lub modernizowanego systemu odpylania
Zakres i poziom szczegółowości dokumentacji projektowej
Dobór kluczowych elementów instalacji odpylania
Przekładając cele modernizacji na konkretne rozwiązania techniczne, trzeba przejść od ogólnych założeń do doboru urządzeń. Zwykle decydujące są trzy grupy parametrów: charakter źródeł emisji (rodzaj i ilość pyłu, sposób powstawania), warunki pracy (ciągłość, zmienność obciążeń, temperatura) oraz wymagania BHP i przeciwwybuchowe. Zderzenie tych trzech obszarów często weryfikuje pierwsze pomysły projektowe i wymusza korekty.
Podstawowe decyzje obejmują przede wszystkim:
rodzaj odpylacza (filtr tkaninowy, patronowy, cyklon, filtr mokry) i jego lokalizację,
układ kanałów i odciągów miejscowych,
dobór wentylatorów i układu regulacji przepływu,
sposób transportu i magazynowania pyłu (zbiorniki, śluzy celkowe, przenośniki),
zabezpieczenia przeciwpożarowe i przeciwwybuchowe powiązane z całą instalacją.
Jeżeli modernizacja odbywa się etapami, dobór urządzeń powinien uwzględniać przewidywany rozwój instalacji. Za kilka lat dołączenie kolejnych stanowisk nie powinno wymagać rozbiórki pół zakładu ani wymiany głównego filtra.
Kryteria wyboru filtrów i separatorów pyłu
W praktyce zakłady często wychodzą z założenia, że „filtr workowy załatwia wszystko”. Tymczasem wybór odpylacza powinien być powiązany zarówno z własnościami pyłu, jak i z warunkami jego pracy. Inny filtr sprawdzi się przy drobnym, higroskopijnym pyle, a inny przy cięższych frakcjach z tendencją do abrazji.
Podstawowe kryteria, które warto przeanalizować, to między innymi:
właściwości pyłu: granulacja, ścieralność, higroskopijność, skłonność do tworzenia warstw zbitych (zbrylania), palność i wybuchowość,
temperatura i wilgotność gazów: czy zachodzi ryzyko kondensacji par, czy wymagane są podgrzewacze lub izolacja filtrów i kanałów,
wymagana skuteczność odpylania: w odniesieniu do przepisów emisyjnych i kryteriów BHP w strefie przebywania pracowników,
ciągłość pracy: praca ciągła w systemie wielozmianowym kontra praca przerywana, okresowe czyszczenie filtrów offline itp.,
obsługa i serwis: dostęp do wkładów filtracyjnych, czas ich wymiany, możliwość wykonania prac w warunkach ograniczonych przestrzennie (np. na dachu).
Przy doborze filtrów tkaninowych i patronowych istotna jest również prędkość filtracji (stosunek przepływu do powierzchni czynnej materiału filtracyjnego). Zbyt wysokie obciążenie powierzchni filtracyjnej z jednej strony przyspiesza zapychanie wkładów i skraca ich żywotność, a z drugiej strony zwiększa ryzyko przekroczenia dopuszczalnych oporów instalacji. Oszczędność na powierzchni filtracyjnej z pozoru redukuje koszty inwestycyjne, lecz później generuje znacznie wyższe koszty eksploatacyjne.
Projekt układu kanałów i odciągów miejscowych
Sprawny filtr bez dobrze zaprojektowanej sieci kanałów i odciągów miejscowych nie rozwiąże problemu zapylenia. W praktyce najwięcej nieporozumień dotyczy właśnie lokalizacji i konstrukcji odciągów bezpośrednio przy źródle emisji. Z perspektywy BHP kluczowe jest, aby przechwycić pył jak najbliżej miejsca jego powstawania, w sposób nieutrudniający pracy operatorów.
Projektując układ kanałów, uwzględnia się przede wszystkim:
prędkości transportowe w kanałach: zbyt niskie sprzyjają osadzaniu pyłu i powstawaniu zatorów, zbyt wysokie podnoszą hałas i straty ciśnienia,
konfigurację trasy: unikanie ostrych łuków, nagłych przewężeń i niepotrzebnych rozgałęzień, które utrudniają zrównoważenie przepływów,
możliwość czyszczenia i inspekcji: króćce rewizyjne, odcinki demontowalne, dostęp z poziomu posadzki lub bezpiecznych pomostów,
materiał i wykonanie: odporność korozyjna, odporność na ścieranie, odpowiednie uziemienie i połączenia wyrównawcze przy pyłach wybuchowych.
Odciągi miejscowe (kaptury, ssawki szczelinowe, zabudowy kabinowe) powinny być projektowane w ścisłej współpracy z technologiem i użytkownikami stanowiska. Próby „dołożenia” kaptura w ostatniej chwili, gdy maszyna już stoi na hali, zwykle kończą się kompromisami, które ani nie zapewniają skutecznego przechwytywania, ani nie spełniają wymagań ergonomicznych.
Wentylator stanowi serce instalacji odpylania. W praktyce często dobiera się go „z zapasem” – tak, aby poradził sobie również w przyszłości, gdy dojdą kolejne odciągi. Sama nadwyżka wydajności nie jest jednak rozwiązaniem problemu. Przed przewymiarowaniem należy przeanalizować możliwości regulacji przepływu i dopasowania pracy układu do aktualnych potrzeb produkcji.
Najczęściej rozważa się zastosowanie:
przemienników częstotliwości (falowników): umożliwiają płynną regulację wydajności przy zachowaniu sprawności energetycznej i ograniczeniu hałasu,
przepustnic regulacyjnych i odcinających: pozwalają równoważyć przepływy w poszczególnych odgałęzieniach i odcinać nieużywane odciągi,
systemów automatycznej regulacji: np. utrzymywanie stałego podciśnienia na kolektorze głównym lub stałego przepływu przy filtrze, z kompensacją zmian w sieci kanałów.
Przy modernizacji często pojawia się potrzeba wymiany wentylatora nie tylko ze względu na moc i wydajność, ale również z uwagi na wymagania dotyczące stref zagrożenia wybuchem (wykonanie Ex), poziom hałasu oraz sposób posadowienia i wibroizolacji. Warto w tym miejscu zestawić koszt zakupu nowego urządzenia z potencjalnymi oszczędnościami energii wynikającymi z lepiej dopasowanej charakterystyki pracy.
Integracja zabezpieczeń przeciwpożarowych i przeciwwybuchowych z projektem
Środki ochrony przeciwpożarowej i przeciwwybuchowej powinny być integralną częścią projektu, a nie dodatkiem dopisywanym po negocjacjach cenowych. Co do zasady ich dobór wynika z parametrów pyłu, przebiegu kanałów oraz lokalizacji filtrów i zbiorników. Rozwiązania stosowane „zwyczajowo” w jednym zakładzie niekoniecznie sprawdzą się w innym, nawet przy podobnej branży.
W praktyce projektant musi określić między innymi:
czy stosowane będą układy tłumienia wybuchu, klapy dekompresyjne czy systemy odsprzęgania (mechaniczne, chemiczne),
gdzie należy zainstalować detektory iskier, zasuwy szybkodziałające i inne elementy ograniczające rozprzestrzenianie się płomienia kanałami,
w jaki sposób zostaną wykonane przejścia przez ściany i stropy, aby utrudnić propagację pożaru i spełnić wymagania odporności ogniowej przegrody,
czy konieczne jest przeprojektowanie tras ewakuacyjnych i lokalizacji ręcznych ostrzegaczy pożarowych w związku z nowymi urządzeniami.
Na etapie projektu technicznego dobrze jest zweryfikować przyjęte rozwiązania z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych oraz – w razie potrzeby – z jednostką notyfikowaną w zakresie zabezpieczeń przeciwwybuchowych. Takie konsultacje zmniejszają ryzyko późniejszych korekt „na budowie” oraz ułatwiają uzgodnienia dokumentacji projektowej.
Automatyka, monitoring i sygnalizacja stanów awaryjnych
Nowoczesne instalacje odpylania wymagają spójnego systemu sterowania i monitoringu. PIP podczas kontroli coraz częściej pyta nie tylko o same urządzenia, ale również o sposób sygnalizacji stanów niebezpiecznych oraz procedury reakcji. Projekt systemu AKPiA (automatyki, kontroli, pomiarów i automatycznego sterowania) powinien więc wynikać zarówno z wymogów technologicznych, jak i z przyjętych rozwiązań BHP.
Typowe elementy systemu sterowania to między innymi:
czujniki różnicy ciśnień na filtrach (monitorowanie stopnia zabrudzenia wkładów),
czujniki temperatury i – w określonych przypadkach – tlenu lub CO w strumieniu gazów,
czujniki poziomu w zbiornikach pyłu, zabezpieczające przed ich przepełnieniem,
systemy detekcji iskier i zadymienia w kanałach, połączone z automatyką odcinającą,
sygnalizacja stanów alarmowych na pulpitach lokalnych i w sterowni centralnej, wraz z rejestracją zdarzeń.
W projekcie warto jednoznacznie opisać algorytmy działania: które zdarzenia powodują zatrzymanie instalacji, które jedynie sygnalizują stan ostrzegawczy, a kiedy wymagane jest potwierdzenie operatora. Zbyt „czuły” system, generujący liczne fałszywe alarmy, bywa w praktyce obchodzony i dezaktywowany, co całkowicie niweczy jego funkcję bezpieczeństwa.
Wymogi dotyczące dokumentacji technicznej urządzeń i instalacji
Modernizacja systemu odpylania skutkuje powstaniem nowej lub zaktualizowanej dokumentacji technicznej. Oprócz typowych rysunków wykonawczych i schematów należy uwzględnić wymagania wynikające z przepisów BHP, ATEX oraz nadzoru technicznego. Dokumentacja ta będzie później przedmiotem zainteresowania zarówno PIP, jak i ubezpieczyciela czy PSP przy odbiorach.
Zwykle komplet dokumentów powinien obejmować w szczególności:
schematy technologiczne instalacji odpylania, wraz z opisem funkcji poszczególnych elementów,
schematy elektryczne i AKPiA z listami sygnałów, opisem logiki sterowania i powiązań z innymi systemami zakładowymi,
obliczenia przepływów i strat ciśnienia w kanałach, obliczenia wydajności filtrów oraz zapasu mocy wentylatorów,
dobór i rozmieszczenie urządzeń zabezpieczających przed wybuchem, z odniesieniem do norm i danych wejściowych (parametrów pyłu),
deklaracje zgodności maszyn i urządzeń (w tym w wykonaniu Ex) oraz instrukcje obsługi, konserwacji i bezpieczeństwa,
wykaz materiałów i urządzeń eksploatacyjnych istotnych z punktu widzenia bezpieczeństwa (np. wkłady filtracyjne, elementy uszczelniające, dysze czyszczące).
Należy także zadbać o powiązanie dokumentacji projektowej z dokumentami wewnętrznymi zakładu: planem sytuacyjnym instalacji, schematami mediów, planami ewakuacji oraz instrukcjami pożarowymi. Rozproszone i niespójne dokumenty utrudniają zarówno prawidłową eksploatację, jak i przygotowanie się do kontroli PIP.
Etapowanie prac i organizacja robót modernizacyjnych
Sam projekt techniczny to jedno, ale równie ważne jest zaplanowanie sposobu realizacji modernizacji. W zakładach produkcyjnych rzadko ma się komfort całkowitego wstrzymania wytwarzania na kilka tygodni. Dlatego już na poziomie koncepcji technicznej warto przewidzieć, jak instalacja będzie budowana i przełączana.
Typowe podejście obejmuje kilka kroków:
podział zakresu na etapy zgodne z oknami przestojowymi (np. osobno przebudowa kanałów, montaż nowego filtra, przełączenia odciągów),
opracowanie tymczasowych rozwiązań (by-passów, tymczasowych odciągów, mobilnych odpylaczy) dla stanowisk krytycznych z punktu widzenia BHP,
koordynację z innymi branżami – elektryczną, automatyki, budowlaną i przeciwpożarową, tak aby nie blokowały się nawzajem,
planowanie testów i rozruchów w godzinach, które minimalizują wpływ ewentualnych korekt na bieżącą produkcję.
W praktyce dobrze sprawdza się włączenie działu BHP, utrzymania ruchu i straży zakładowej (lub osoby odpowiedzialnej za ochronę przeciwpożarową) w planowanie harmonogramu robót. Pozwala to zawczasu określić, jakie dodatkowe środki ochronne trzeba będzie zastosować na czas prac (np. zakaz prac gorących w określonych godzinach, dodatkowe odciągi tymczasowe, zabezpieczenia przepustów).
Rozruch, odbiory i weryfikacja założeń BHP
Końcowy etap modernizacji to rozruch instalacji i jej odbiór. Z punktu widzenia wymagań BHP i oczekiwań PIP istotne jest, aby proces ten nie ograniczał się tylko do prób technologicznych. Niezbędna jest również weryfikacja, czy założone cele – w tym obniżenie stężeń pyłów oraz poprawa bezpieczeństwa pożarowego i przeciwwybuchowego – zostały rzeczywiście osiągnięte.
Odbiór powinien co do zasady obejmować:
sprawdzenie kompletności i aktualności dokumentacji technicznej oraz instrukcji,
weryfikację oznakowania urządzeń, stref zagrożenia wybuchem i dróg ewakuacyjnych,
testy funkcjonalne zabezpieczeń (zadziałanie klap, systemów detekcji, blokad bezpieczeństwa),
pomiary wydajności odciągów oraz podciśnień w wybranych punktach instalacji,
pomiary stężeń pyłu na stanowiskach pracy – w miarę możliwości przy maksymalnym obciążeniu produkcji lub w warunkach do niego zbliżonych.
Najczęściej zadawane pytania (FAQ)
Kiedy modernizacja systemu odpylania jest już konieczna, a nie tylko „zalecana”?
Modernizacja staje się konieczna, gdy pojawiają się jednocześnie sygnały z kilku obszarów: dolegliwości pracowników (kaszel, duszność, podrażnienie oczu), widoczne zapylenie stanowisk, szybkie brudzenie się powierzchni mimo regularnego sprzątania oraz częste awarie instalacji – zapychanie filtrów, przegrzewanie się wentylatorów, nietypowy hałas czy wibracje.
Drugim twardym sygnałem są wyniki pomiarów stężeń pyłów przekraczające wartości NDS/NDSCh, zwłaszcza przy starym, kilkunastoletnim systemie. W takiej sytuacji PIP i sanepid zwykle uznają, że sama „konserwacja” nie wystarczy i oczekują realnej modernizacji – przeprojektowania układu, doboru innych filtrów, zmian w wentylacji miejscowej.
Jakie są najczęstsze objawy, że system odpylania w zakładzie jest nieskuteczny?
Najczęściej pojawiają się: widoczne chmury pyłu przy pracy maszyn, odkładanie się warstwy kurzu na urządzeniach i konstrukcjach, konieczność częstego sprzątania ręcznego oraz skargi załogi na jakość powietrza. W praktyce, jeśli po zakończeniu zmiany stanowisko wygląda jakby „nikt nie odpalał odpylania”, system wymaga pilnej weryfikacji.
Od strony technicznej typowe sygnały to: spadek podciśnienia na instalacji, częste alarmy z automatyki filtrów, wzrost poboru prądu przez wentylatory, wibracje lub niestandardowy hałas. Przy pyłach palnych i wybuchowych każdy z tych objawów oznacza także zwiększone ryzyko pożaru lub wybuchu w kanałach i filtrach.
Co dokładnie sprawdza PIP w zakresie odpylania i zapylenia stanowisk pracy?
Inspektor PIP co do zasady weryfikuje trzy grupy dokumentów: aktualne wyniki pomiarów stężeń pyłów (wraz z interpretacją względem NDS/NDSCh), ocenę ryzyka zawodowego na stanowiskach narażonych na zapylenie oraz dokumenty związane z samą instalacją – deklaracje zgodności, instrukcje eksploatacji, protokoły przeglądów i konserwacji.
Przy pyłach palnych lub wybuchowych inspektorzy często proszą także o dokument zabezpieczenia przed wybuchem, analizy zagrożeń wybuchowych (ATEX) oraz zasady prowadzenia prac niebezpiecznych (spawanie, cięcie) w pobliżu odpylania. Brak spójności między tymi elementami praktycznie zawsze kończy się zaleceniami modernizacji lub doposażenia systemu.
Jak często trzeba wykonywać pomiary stężenia pyłów, żeby nie mieć problemów z PIP?
Minimalna częstotliwość wynika z przepisów dotyczących badań i pomiarów czynników szkodliwych w środowisku pracy – dla większości pyłów są to pomiary okresowe wykonywane co kilka lat, natomiast dla pyłów o działaniu rakotwórczym lub szczególnie niebezpiecznych – częściej. W praktyce, jeśli zmienia się technologia, park maszynowy lub charakter pyłu, sensowne jest wykonanie pomiarów niezwłocznie po zmianach, niezależnie od „formalnego terminu”.
PIP źle ocenia sytuację, w której zakład posługuje się wynikami sprzed wielu lat, mimo że doszło do rozbudowy linii czy zmiany materiałów. Wtedy nawet pojedynczy incydent (np. pożar filtra) może być potraktowany jako dowód braku nadzoru nad narażeniem pracowników.
Jak zmiana technologii (np. wprowadzenie aluminium, CNC) wpływa na wymagania wobec systemu odpylania?
Nowe materiały i technologie prawie zawsze oznaczają inne właściwości pyłu: inną granulację, wilgotność, ścieralność, a czasem także palność i wybuchowość. Przykładowo przejście z obróbki stali czarnej na aluminium powoduje, że ten sam układ odpylania musi zmierzyć się z pyłem łatwopalnym i wybuchowym, co wymaga dodatkowych zabezpieczeń (separatory iskier, systemy tłumienia wybuchu, klapy dekompresyjne, odpowiednie uziemienie).
Podobnie rozbudowa parku CNC w zakładzie drzewnym zwykle zwiększa ilość generowanego pyłu i czas jego emisji. System, który wcześniej pracował „na styk”, zaczyna być permanentnie przeciążony – spada skuteczność odpylania, rośnie zużycie filtrów i ryzyko zatorów w kanałach. W takich sytuacjach modernizacja nie jest opcją „na przyszłość”, tylko warunkiem utrzymania wymogów BHP i przepisów przeciwwybuchowych.
Jakie są konsekwencje zignorowania zaleceń modernizacji systemu odpylania?
Na poziomie formalnym zakład musi liczyć się z mandatami, decyzjami administracyjnymi nakazującymi usunięcie nieprawidłowości w określonym terminie, a w skrajnym przypadku – z wstrzymaniem eksploatacji maszyn powiązanych z niewydolnym systemem odpylania. To oznacza realny spadek lub wręcz utratę zdolności produkcyjnych.
Od strony technicznej ignorowanie zaleceń zwykle kończy się poważniejszym incydentem: pożarem w filtrze workowym, wybuchem w silosie, uszkodzeniem wentylatora wskutek nagromadzenia materiału. Po takim zdarzeniu modernizacja i tak jest konieczna, ale odbywa się pod presją czasu, nadzorem PSP, PIP i ubezpieczyciela oraz często przy przestojach produkcyjnych, co istotnie zwiększa koszty całego przedsięwzięcia.
Czy modernizacja systemu odpylania może być prowadzona etapami, bez zatrzymywania produkcji?
W wielu zakładach modernizacja jest prowadzona etapowo – najpierw uszczelnienie i przeprojektowanie kluczowych odciągów miejscowych, następnie wymiana filtrów czy wentylatorów, a na końcu doposażenie w zabezpieczenia przeciwwybuchowe. Takie podejście pozwala ograniczyć przestoje i lepiej rozłożyć koszty w czasie.
Warunkiem powodzenia jest jednak rzetelna analiza istniejącej instalacji (audyt techniczny, pomiary) oraz jasny plan kolejności działań, uzgodniony z osobą odpowiedzialną za BHP i – przy większych zmianach – z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. W przeciwnym razie istnieje ryzyko, że częściowa modernizacja nie przełoży się na realną poprawę bezpieczeństwa ani na pozytywną ocenę organów nadzoru.
Najważniejsze punkty
System odpylania zwykle „nie psuje się” nagle – o konieczności modernizacji świadczą narastające sygnały z eksploatacji: duszność i skargi pracowników, szybkie zabrudzanie stanowisk, częste zapychanie filtrów, nietypowy hałas, wibracje czy zapach spalenizny przy rozruchu.
Przekroczenia NDS pyłów na stanowiskach pracy, potwierdzone pomiarami i połączone z dolegliwościami zdrowotnymi załogi, są dla PIP i sanepidu twardym dowodem, że aktualny system odpylania nie zapewnia wymaganych warunków BHP i wymaga zmian.
Zmiany w procesie technologicznym (nowe materiały, linie, technologie) prowadzą do innych właściwości pyłu, przez co dotychczasowy układ odpylania przestaje być dopasowany – przykładowo pyły aluminium wymagają zabezpieczeń przeciwwybuchowych, których stary system zwykle nie spełnia.
Rozwój produkcji i zwiększone obciążenie linii sprawiają, że instalacja wcześniej działająca „na granicy wydolności” zaczyna pracować permanentnie przeciążona, co z poziomu komfortu pracy przeradza się w problem bezpieczeństwa wybuchowego i higienicznego.
Organy nadzoru (PIP, PSP, UDT, WIOŚ) coraz dokładniej badają nie tylko istnienie instalacji odpylania, lecz także jej faktyczną skuteczność oraz spójność dokumentacji (ocena ryzyka, dokument zabezpieczenia przed wybuchem, pomiary stężeń, przeglądy), co w wielu zakładach wymusza modernizację.
